Recherche photos des tubes d'eau sous voiture

Salut, mes tubes d'eau sous plancher étant HS tordu percé et j'en passe..... Je les mets en fabrication en inox et j'aimerais avoir des clichés de l'arrivée dans compartiment moteur et avant ainsi qu'une vue générale.
Merci pour vos retour les turbistes .

A+

Salut,

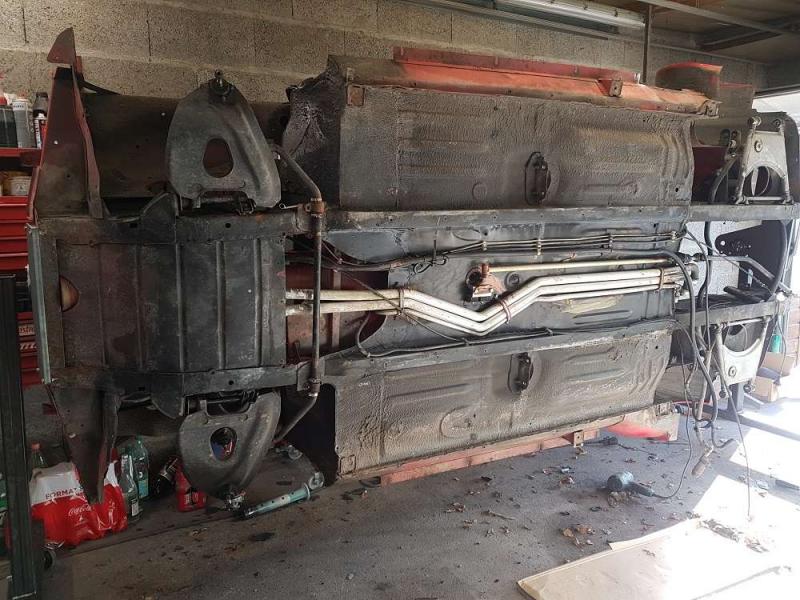

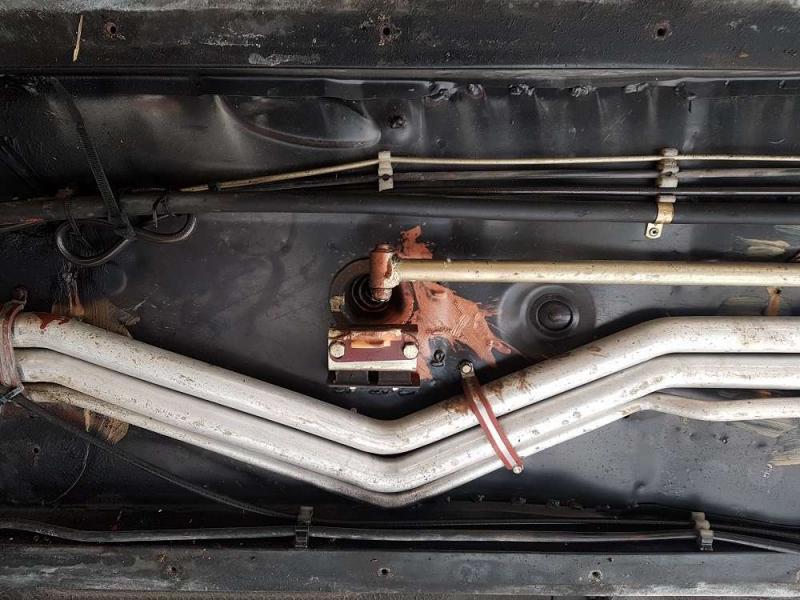

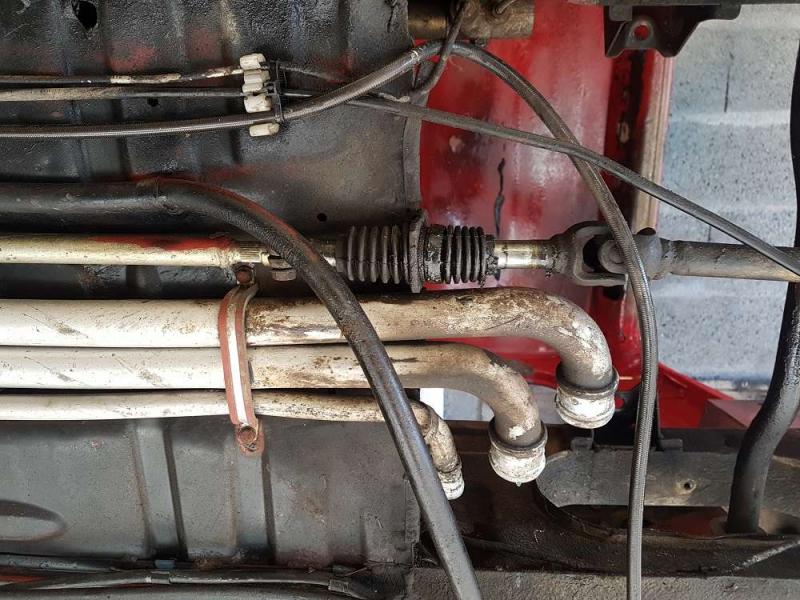

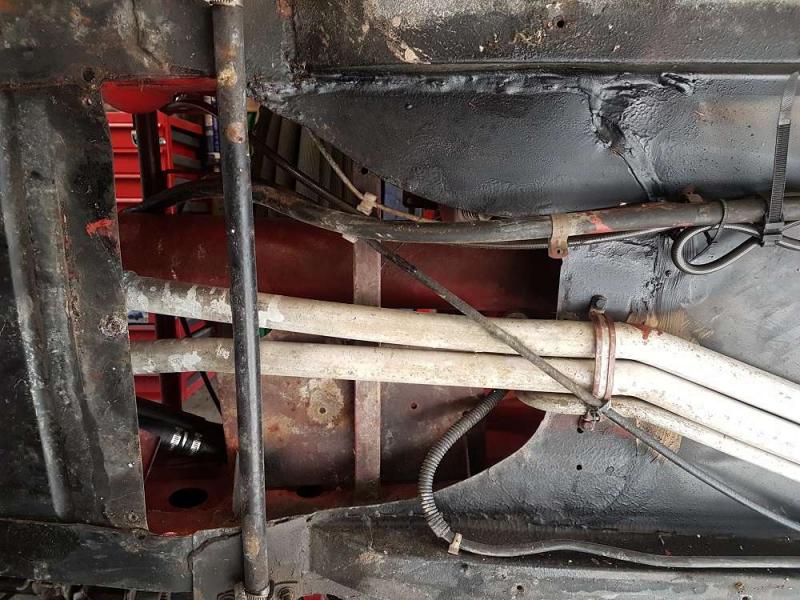

Voici quelques photos du démontage de la mienne :

Il existe des plans des tubes sur le forum mais je ne sais plus où...
A pire je les ai en PDF.

Salut, merci pour les photos j'avais déjà pompé celle de la voiture retourné sur ton post.

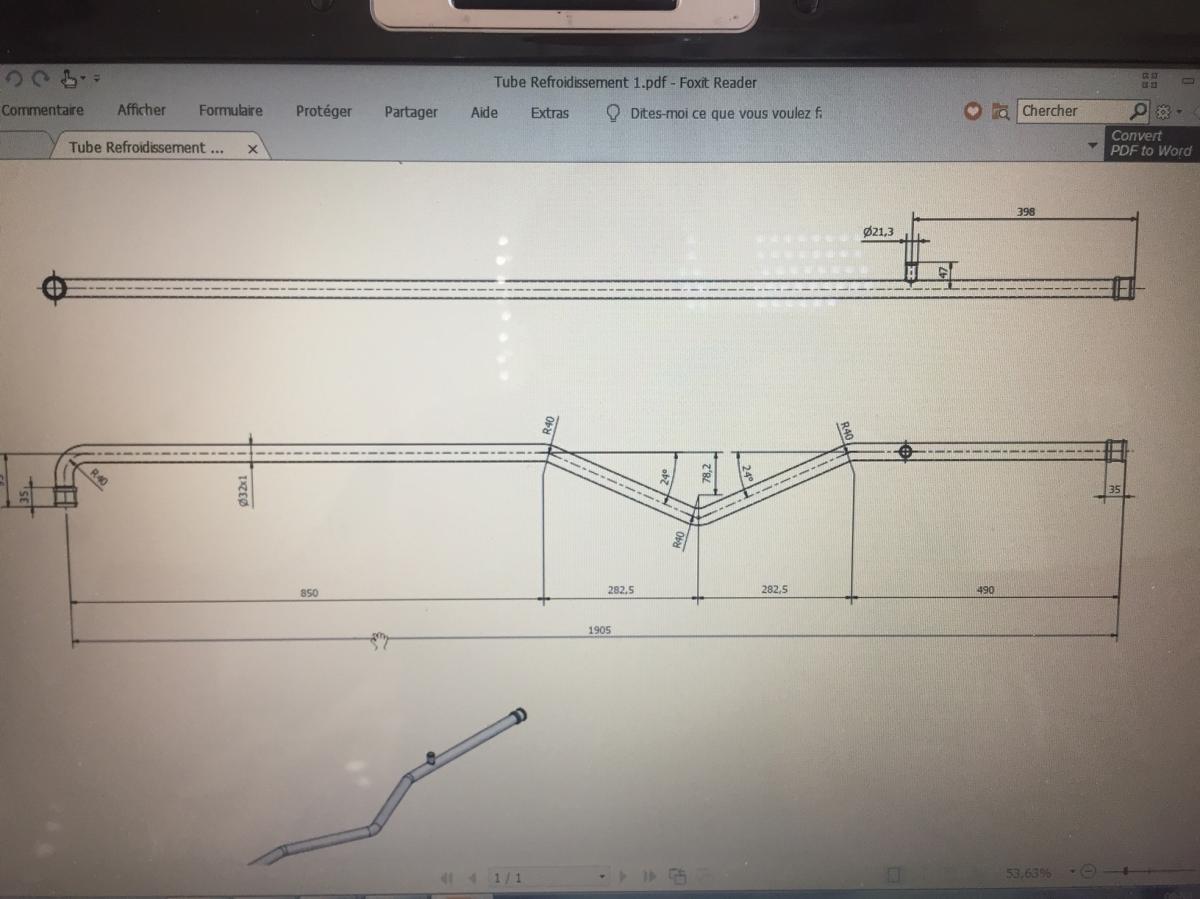

Pascal m'a envoyé les plans je donne cela demain au chaudronnier, tout cela sera super utile pour la fab.

A+

Bonsoir à tous,
r8g, tu veux les miens pour modèles?
Cordialement,
Turboman1397

Salut Lionel,

Merci pour la proposition mais les miens bien que pas beaux feront l’affaire et surtout avec les super plan de Patrick que je remercie encore.

Salut à tous, je revient sur ce sujet car je n en ai pas et je vais avoir besoin de fabriquer ces tubes de refroidissement.
Quelqu un aurait encore les côtes exactes de ces tubes.
Merci.

Bonjour,
Pour Nico , donne moi t'on adresse mail par Mp.
je t'envoie les 3 plans des tubes

Cordialement

R5 T2 -8221-70 a écrit :

Bonjour,
Pour Nico , donne moi t'on adresse mail par Mp.
je t'envoie les 3 plans des tubes

Cordialement

Super, merci beaucoup.

Nico , mail envoyé .
Bonne journée .
